Bearings
Truck and Trailer Parts

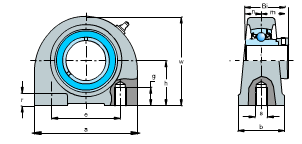

Shaft Dia | Boundary dimensions(mm) | Bearing No. | Housing No. | Mass | Bearing Number | ||||||||||
in. | mm | h | a | e | b | s | r | w | Bi | n | m | Kg | XLB | ||
1/2 | 33.3 | 73 | 50.8 | 38.1 | 3/8-16 | 12.7 | 65.1 | 43.5 | 17 | 26.5 | HC201-8 | TB204 | 0.64 | HCTB201-8 | |
5/8 | 33.3 | 73 | 50.8 | 38.1 | 3/8-16 | 12.7 | 65.1 | 43.5 | 17 | 26.5 | HC202-10 | TB204 | 0.64 | HCTB202-10 | |
20 | 33.3 | 73 | 50.8 | 38.1 | 3/8-16 | 12.7 | 65.1 | 43.5 | 17 | 26.5 | HC204 | TB204 | 0.64 | HCTB204 | |
3/4 | 33.3 | 73 | 50.8 | 38.1 | 3/8-16 | 12.7 | 65.1 | 43.5 | 17 | 26.5 | HC204-12 | TB204 | 0.64 | HCTB204-12 | |
25 | 36.5 | 76.2 | 50.8 | 38.1 | 3/8-16 | 12.7 | 71.4 | 44.3 | 17.4 | 26.9 | HC205 | TB205 | 0.84 | HCTB205 | |
7/8 | 36.5 | 76.2 | 50.8 | 38.1 | 3/8-16 | 12.7 | 71.4 | 44.3 | 17.4 | 26.9 | HC205-14 | TB205 | 0.84 | HCTB205-14 | |
15/16 | 36.5 | 76.2 | 50.8 | 38.1 | 3/8-16 | 12.7 | 71.4 | 44.3 | 17.4 | 26.9 | HC205-15 | TB205 | 0.84 | HCTB205-15 | |
1 | 36.5 | 76.2 | 50.8 | 38.1 | 3/8-16 | 12.7 | 71.4 | 44.3 | 17.4 | 26.9 | HC205-16 | TB205 | 0.84 | HCTB205-16 | |
30 | 42.9 | 101.6 | 76.2 | 38.1 | 7/16-14 | 16 | 85.7 | 48.3 | 18.2 | 30.1 | HC206 | TB206 | 1.3 | HCTB206 | |
1-1/16 | 42.9 | 101.6 | 76.2 | 38.1 | 7/16-14 | 16 | 85.7 | 48.3 | 18.2 | 30.1 | HC206-17 | TB206 | 1.3 | HCTB206-17 | |
1-1/8 | 42.9 | 101.6 | 76.2 | 38.1 | 7/16-14 | 16 | 85.7 | 48.3 | 18.2 | 30.1 | HC206-18 | TB206 | 1.3 | HCTB206-18 | |
1-3/16 | 42.9 | 101.6 | 76.2 | 38.1 | 7/16-14 | 16 | 85.7 | 48.3 | 18.2 | 30.1 | HC206-19 | TB206 | 1.3 | HCTB206-19 | |
1-1/4 | 42.9 | 101.6 | 76.2 | 38.1 | 7/16-14 | 16 | 85.7 | 48.3 | 18.2 | 30.1 | HC206-20 | TB206 | 1.3 | HCTB206-20 | |
35 | 47.6 | 107.9 | 82.5 | 47.6 | 1/2-13 | 19 | 95.3 | 51.1 | 18.8 | 32.3 | HC207 | TB207 | 1.82 | HCTB207 | |
1-1/4 | 47.6 | 107.9 | 82.5 | 47.6 | 1/2-13 | 19 | 95.3 | 51.1 | 18.8 | 32.3 | HC207-20 | TB207 | 1.82 | HCTB207-20 | |
1-5/16 | 47.6 | 107.9 | 82.5 | 47.6 | 1/2-13 | 19 | 95.3 | 51.1 | 18.8 | 32.3 | HC207-21 | TB207 | 1.82 | HCTB207-21 | |
1-3/8 | 47.6 | 107.9 | 82.5 | 47.6 | 1/2-13 | 19 | 95.3 | 51.1 | 18.8 | 32.3 | HC207-22 | TB207 | 1.82 | HCTB207-22 | |
1-7/16 | 47.6 | 107.9 | 82.5 | 47.6 | 1/2-13 | 19 | 95.3 | 51.1 | 18.8 | 32.3 | HC207-23 | TB207 | 1.82 | HCTB207-23 | |
40 | 49.2 | 117.5 | 88.9 | 47.6 | 1/2-13 | 19 | 100.0 | 56.3 | 21.4 | 34.9 | HC208 | TB208 | 2.1 | HCTB208 | |
1-1/2 | 49.2 | 117.5 | 88.9 | 47.6 | 1/2-13 | 19 | 100.0 | 56.3 | 21.4 | 34.9 | HC208-24 | TB208 | 2.1 | HCTB208-24 |
1-9/16 | 49.2 | 117.5 | 88.9 | 47.6 | 1/2-13 | 19 | 100.0 | 56.3 | 21.4 | 34.9 | HC208-25 | TB208 | 2.1 | HCTB208-25 | |
45 | 54.0 | 127.0 | 95.3 | 50.8 | 1/2-13 | 19 | 107.9 | 56.3 | 21.4 | 34.9 | HC209 | TB209 | 2.35 | HCTB209 | |
1-5/8 | 54.0 | 127.0 | 95.3 | 50.8 | 1/2-13 | 19 | 107.9 | 56.3 | 21.4 | 34.9 | HC209-26 | TB209 | 2.35 | HCTB209-26 | |
1-11/16 | 54.0 | 127.0 | 95.3 | 50.8 | 1/2-13 | 19 | 107.9 | 56.3 | 21.4 | 34.9 | HC209-27 | TB209 | 2.35 | HCTB209-27 | |
1-3/4 | 54.0 | 127.0 | 95.3 | 50.8 | 1/2-13 | 19 | 107.9 | 56.3 | 21.4 | 34.9 | HC209-28 | TB209 | 2.35 | HCTB209-28 | |
50 | 57.1 | 139.7 | 101.6 | 50.8 | 5/8-11 | 22 | 117.5 | 62.7 | 24.6 | 46.8 | HC210 | TB210 | 3.0 | HCTB210 | |
1-7/8 | 57.1 | 139.7 | 101.6 | 50.8 | 5/8-11 | 22 | 117.5 | 62.7 | 24.6 | 46.8 | HC210-30 | TB210 | 3.0 | HCTB210-30 | |
1-15/16 | 57.1 | 139.7 | 101.6 | 50.8 | 5/8-11 | 22 | 117.5 | 62.7 | 24.6 | 46.8 | HC210-31 | TB210 | 3.0 | HCTB210-31 | |
2 | 57.1 | 139.7 | 101.6 | 50.8 | 5/8-11 | 22 | 117.5 | 62.7 | 24.6 | 46.8 | HC210-32 | TB210 | 3.0 | HCTB210-32 |
